डिजाइन और संरचना

वाल्व शरीर सामग्री: वाल्व शरीर उच्च गुणवत्ता वाले मिश्र धातु स्टील से निर्मित है, जो उच्च शक्ति और उत्कृष्ट पहनने के प्रतिरोध प्रदान करता है।यह यह कंक्रीट पंप ट्रक के हाइड्रोलिक प्रणाली के भीतर उच्च दबाव और लगातार प्रभाव का सामना करने में सक्षम बनाता है.

विद्युत चुम्बकीय एक्ट्यूएटर: यह एक शक्तिशाली विद्युत चुम्बकीय एक्ट्यूएटर से लैस है जो वाल्व स्पूल की गति को सटीक और तेजी से नियंत्रित कर सकता है। एक DC 24V बिजली की आपूर्ति (HG24) पर काम करता है,यह मजबूत विरोधी हस्तक्षेप क्षमताओं और स्थिर प्रदर्शन हैकोड का "N9K4" भाग सोलेनोइड कॉइल की विशिष्ट विशेषताओं का प्रतिनिधित्व करता है, जैसे कि इन्सुलेशन वर्ग और सुरक्षा स्तर।

सीलिंग तंत्र: वाल्व में तेल, पहनने और उम्र बढ़ने के प्रति अत्यधिक प्रतिरोधी विशेष सामग्रियों से बने उच्च गुणवत्ता वाले सीलिंग सिस्टम से लैस है। यह विश्वसनीय सीलिंग सुनिश्चित करता है,हाइड्रोलिक तेल रिसाव को रोकने और हाइड्रोलिक प्रणाली के सामान्य संचालन की गारंटी.

कार्य सिद्धांत

विद्युत चुम्बकीय नियंत्रण: जब विद्युत चुम्बकीय कॉइल को ऊर्जा दी जाती है, तो यह एक चुंबकीय क्षेत्र उत्पन्न करता है जो आर्मचर को आकर्षित करता है, इस प्रकार वाल्व स्पूल को आगे बढ़ने के लिए प्रेरित करता है।विद्युत चुम्बकीय कॉइल की ऊर्जा की स्थिति के आधार पर, वाल्व स्पूल को विभिन्न स्थितियों में स्विच किया जा सकता है, जो वाल्व के भीतर हाइड्रोलिक तेल प्रवाह दिशा को स्विच करने में सक्षम बनाता है।

प्रकार Y में प्रवाह विशेषताएं: वाई प्रकार के विन्यास में, जब वाल्व स्पूल तटस्थ स्थिति में होता है, तो बंदरगाह ए और बी टैंक पोर्ट टी से जुड़े होते हैं, जबकि दबाव पोर्ट पी अवरुद्ध होता है।यह एक विशिष्ट प्रवाह पथ के लिए अनुमति देता है जो हाइड्रोलिक सिलेंडर तैरने या सिस्टम अनलोडिंग जैसे कार्यों के लिए इस्तेमाल किया जा सकता हैजब वाल्व के स्पूल को विद्युत चुम्बकीय एक्ट्यूएटर द्वारा स्थानांतरित किया जाता है, तो पोर्ट पी, ए, बी और टी के बीच हाइड्रोलिक तेल की प्रवाह दिशा बदल जाती है,इस प्रकार कंक्रीट पंप ट्रक की हाइड्रोलिक प्रणाली में हाइड्रोलिक घटकों की गति और गति को नियंत्रित करना.

प्रदर्शन विशेषताएं

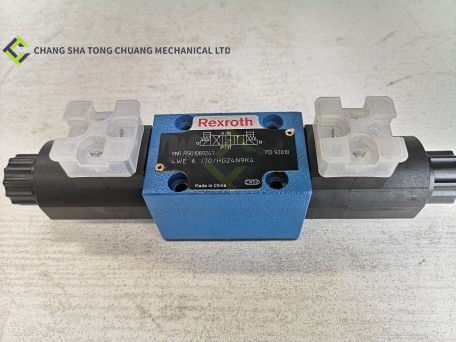

त्वरित प्रतिक्रिया: अपने उन्नत डिजाइन के लिए धन्यवाद, सोलेनोइड दिशात्मक नियंत्रण वाल्व 4WE6J70/HG24N9K4 (प्रकार Y), 4WE6J7X/HG24N9K4 - B15 में तेजी से प्रतिक्रिया की गति है।यह जल्दी से हाइड्रोलिक तेल के प्रवाह की दिशा बदल सकते हैं, जिससे कंक्रीट पंप ट्रक की हाइड्रोलिक प्रणाली ऑपरेटर के आदेशों का तुरंत जवाब दे सकती है, जिससे उपकरण की कार्य कुशलता और सटीकता बढ़ जाती है।

उच्च दबाव प्रतिरोध: यह उच्च हाइड्रोलिक दबावों का सामना करने के लिए डिज़ाइन किया गया है, कंक्रीट पंप ट्रक में उच्च दबाव हाइड्रोलिक प्रणाली की आवश्यकताओं को पूरा करता है।यह उच्च दबाव की स्थिति में रिसाव या क्षति के बिना स्थिर रूप से काम कर सकते हैं, पूरे हाइड्रोलिक सिस्टम की विश्वसनीयता और सुरक्षा सुनिश्चित करता है।

उपयुक्त प्रवाह क्षमता: 6 के नाममात्र आकार के साथ, वाल्व में पर्याप्त प्रवाह क्षमता प्रदान करने के लिए एक उपयुक्त प्रवाह मार्ग क्षेत्र है।यह सुनिश्चित करता है कि प्रणाली में हाइड्रोलिक घटकों हाइड्रोलिक तेल की एक पर्याप्त आपूर्ति प्राप्त कर सकते हैं, जिससे उन्हें सुचारू रूप से काम करने में सक्षम बनाया जा सके।

कम बिजली की खपतविद्युत चुम्बकीय अभिकर्ता को अपेक्षाकृत कम बिजली की खपत के कारण ऊर्जा की बचत को ध्यान में रखकर बनाया गया है।यह न केवल कंक्रीट पंप ट्रक के विद्युत प्रणाली की ऊर्जा की खपत को कम करने में मदद करता है, लेकिन यह भी बैटरी और अन्य बिजली की आपूर्ति उपकरण की सेवा जीवन का विस्तार करता है.
